So sánh cấu tạo 8 loại lam chắn nắng nhôm phổ biến nhất

Lam chắn nắng nhôm là giải pháp chống nắng hiệu quả với độ bền cao, ít bị oxy hóa và bị mài mòn sau thời gian dài sử dụng ngoài trời. Hiện nay, trên thị trường có 8 loại lam nhôm chắn nắng phổ biến với cấu tạo khác nhau, phù hợp với đa dạng thiết kế các công trình. Cùng so sánh cấu tạo lam lam chắn nắng của 8 loại lam này để chọn được thiết kế phù hợp nhất cho bạn nhé!

Bảng tóm tắt cấu tạo lam chắn nắng nhôm

Loại lam nhôm chắn nắng Cấu tạo Hình ảnh
Lam chắn nắng 85C

Thanh trần C85

Thanh xương 85R

Thép hình (Thép hộp)

Xương lam 85C

Lam chắn nắng 85C
Lam chắn nắng 132S Thạnh lam 132S

Thanh xương lam 132S

Thép hộp

Lam chắn nắng 132S
Lam chắn nắng hình thoi Thanh lam nhôm

Khung xương

Nắp bịt đầu

Lam chắn nắng hình thoi
Lam chắn nắng hình đầu đạn Khung thép đỡ

Thanh lam

Móc treo lam

Nắp bịt

Lam chắn nắng hình thoi
Lam chắn nắng hình lá liễu Lam nhôm

Móc kẹp tấm nhôm

Khung xương

Bulong, vít

Đầu bịt lam nhôm

Lam chắn nắng hình thoi
Lam chắn nắng hình hộp Lam nhôm

Kết cấu đỡ

Bản mã

Tấm bịt đầu

Lam chắn nắng hình thoi
Lam chắn nắng 85R Thanh lam 85R

Xương lam 85R

Khung đỡ

Lam chắn nắng hình thoi
Lam chắn nắng chuyển động/ di động Thanh lam

Thanh kẹp và kẹp thanh kéo

Phần khung đỡ

Motor điện

Đầu bịt

Lam chắn nắng hình thoi

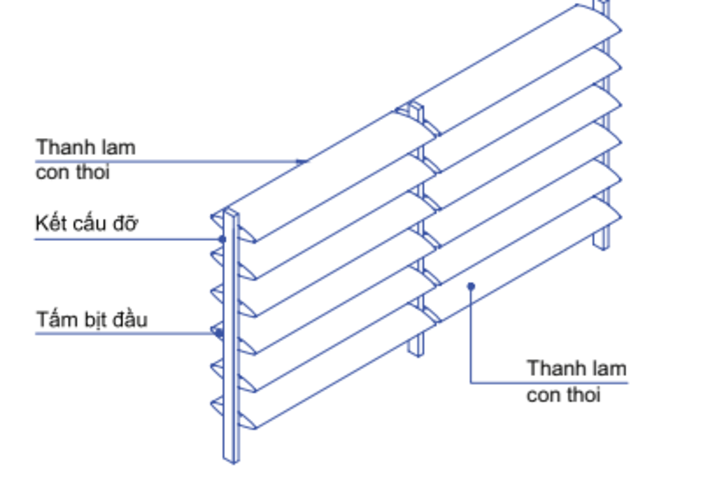

1. Cấu tạo lam nhôm chắn nắng hình thoi (hình Elip)

Lam nhôm chắn nắng hình thoi là loại lam chắn nắng có thiết kế các thanh lam hình elip được làm từ nhôm cao cấp, từ đó, mang đến cảm quan nhẹ nhàng, thanh thoát, mềm mại. Với loại lam chắn nắng nhôm này, người dùng có thể linh hoạt hình thức lắp đặt sao cho phù hợp với nhu cầu và mong muốn của từng thiết kế công trình như cố định, chuyển động, thẳng đứng hoặc theo phương nằm ngang, treo ngược.

Lam chắn nắng hình thoi thường có cấu tạo gồm 4 bộ phần chính như:

  • Thanh lam nhôm: Có thể được tùy chỉnh với chiều dài từ 600 –  6000mm. Các thanh lam có thể lắp đặt với khoảng cách tùy ý từ 120 – 300mm.
  • Kết cấu đỡ: Được làm từ sắt hoặc nhôm hộp, kết cấu đỡ giữ vai trò quan trọng trong việc hỗ trợ lam. Khoảng cách giữa hai thanh đỡ không quá 1500mm.
  • Tay bắt lam: Có tác dụng đỡ thanh lam, cố định tham lam với khung khung xương.
  • Tấm bịt đầu: Phần này giúp kết thúc các thanh lam một cách chắc chắn và đảm bảo tính hoàn thiện của cấu trúc.

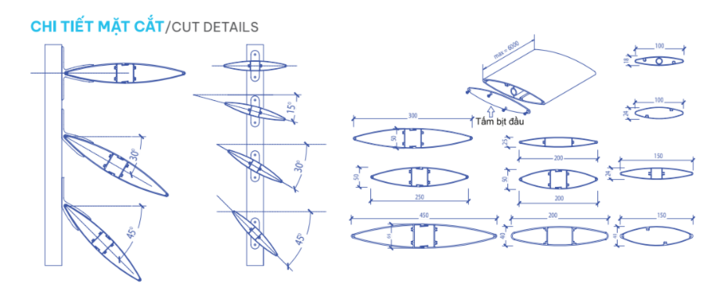

Cấu tạo lam nhôm chắn nắng hình thoi

Nhờ thiết kế đơn giản và có thể linh hoạt thay đổi góc nghiêng theo hướng nắng, loại lam này đem đến khả năng chắn nắng, cản bụi, cách âm hiệu quả. Chính vì kết cấu tối ưu hóa, hệ lam chắn nắng hình thoi ngày càng được sử dụng rộng rãi làm mái đón, mặt dựng, hệ cửa chớp… cho các công trình công cộng và dân dụng như khách sạn, chung cư cao cấp, văn phòng, bệnh viện, trường học,…

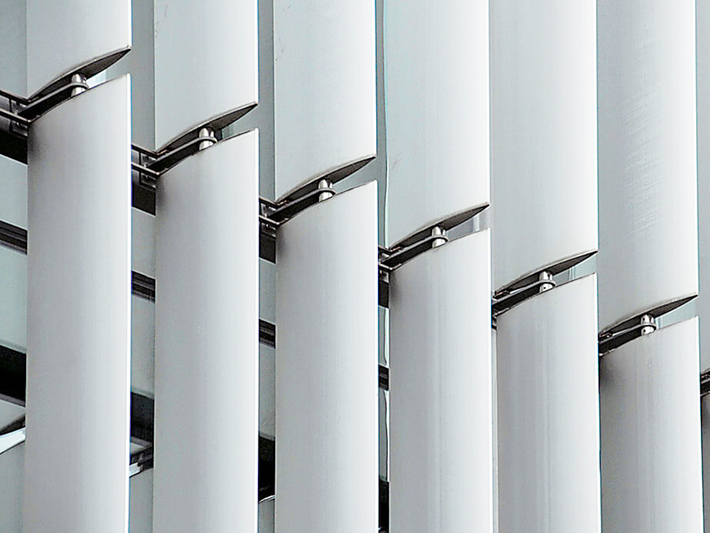

Lam chắn nắng nhôm hình thoi làm mặt dựng chắn nắng

Lam chắn nắng nhôm hình thoi làm mặt dựng chắn nắng

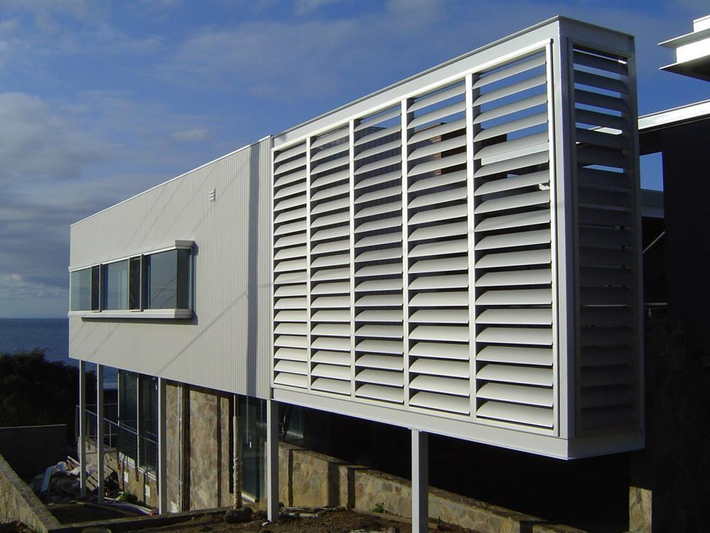

Lam chắn nắng hình thoi thiết kế chống nắng mặt tiền

Lam chắn nắng hình thoi thiết kế chống nắng mặt tiền

2. Cấu tạo lam nhôm chắn nắng hình đầu đạn

Hệ chắn nắng hình đầu đạn bao gồm các thanh chớp có thiết kế nhọn dần trông giống như đầu một viên đạn được kết nối với thanh đế giữa và chạy dọc theo lam liên kết với kết cấu đỡ. Cấu trúc này có thể được tích hợp hoặc lắp thêm thông qua việc sử dụng vít tự khoan tiêu chuẩn.

Cấu tạo lam nhôm chắn nắng hình đầu đạn gồm các thành phần như:

  • Kết cấu đỡ (khung đỡ): Bằng sắt hộp mạ kẽm hoặc inox 304, có kích thước đa dạng phù hợp với bản vẽ thiết kế.
  • Thanh lam đầu đạn: Bề mặt chắn nắng chính được làm từ vật liệu nhôm, có hình dạng nhọn dần ở đầu giống hình viên đạn.
  • Móc treo lam: Được sử dụng để gắn lam vào khung đỡ, giữ cho lam ổn định và cố định trong vị trí.
  • Tấm bịt đầu: Có tác dụng bịt đầu nhôm, hạn chế các con vật, rác thải bay vào thanh lam

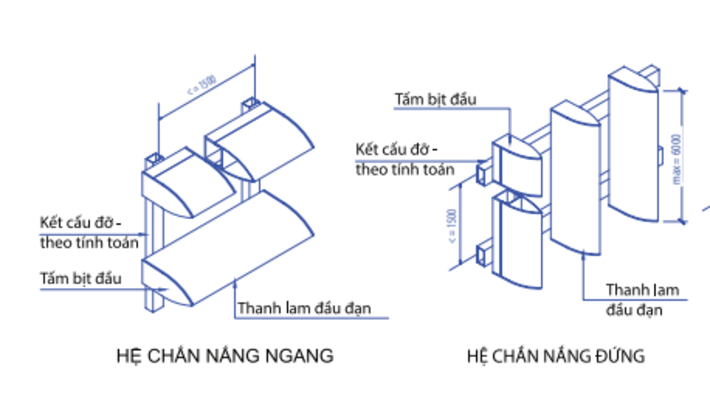

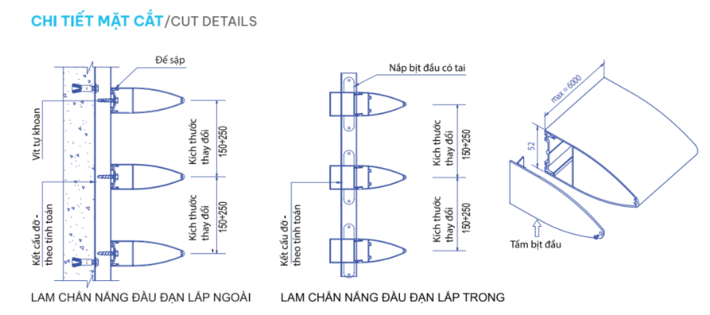

Cấu tạo lam chắn nắng hình đầu đạn

Cấu tạo lam chắn nắng hình đầu đạn

Mỗi thanh lam đầu đạn có chiều dài tối đa là 6000mm, đồng thời khả năng vượt nhịp giữa các thanh lam lớn không quá 3000mm. Tùy vào phương thức lắp đặt mà khoảng cách tối đã giữa các thanh đỡ lả khoảng từ 100 – 1000mm.

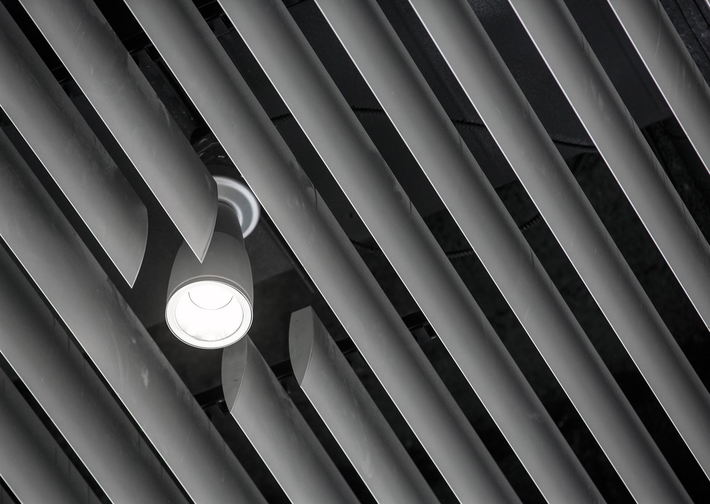

Lam chắn nắng hình đầu đạn dùng làm thiết kế trang trí trần độc đáo

Lam chắn nắng hình đầu đạn dùng làm thiết kế trang trí trần độc đáo

Với thiết kế nhẹ nhàng và thanh thoát, lam chắn nắng đầu đạn có thể được lắp đặt theo phương ngang, thẳng đứng hoặc treo ngược. Sở hữu bảng màu đa dạng như trắng, ghi, vân gỗ, hệ lam nhôm này ngày càng được ứng dụng rộng rãi trong các công trình chung cư, khách sạn, trung tâm thương mại, bệnh viện, nhà phố, trường học,…

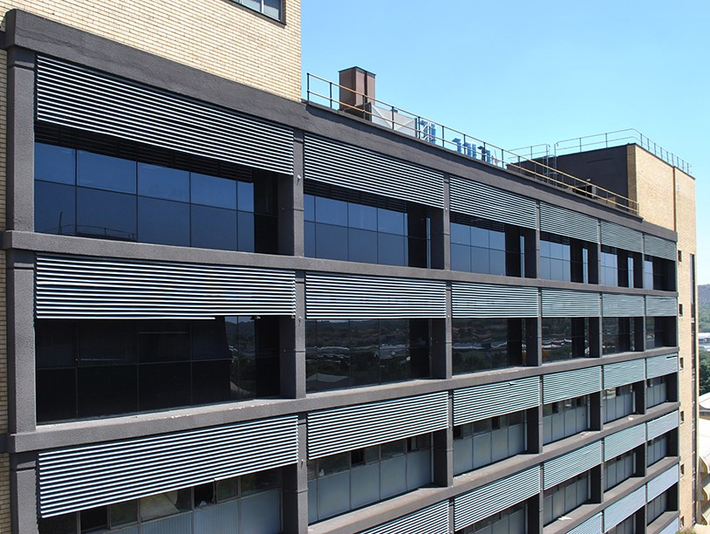

Lam chắn nắng cho các tòa nhà sử dụng vách kính chủ yếu

Lam chắn nắng cho các tòa nhà sử dụng vách kính chủ yếu

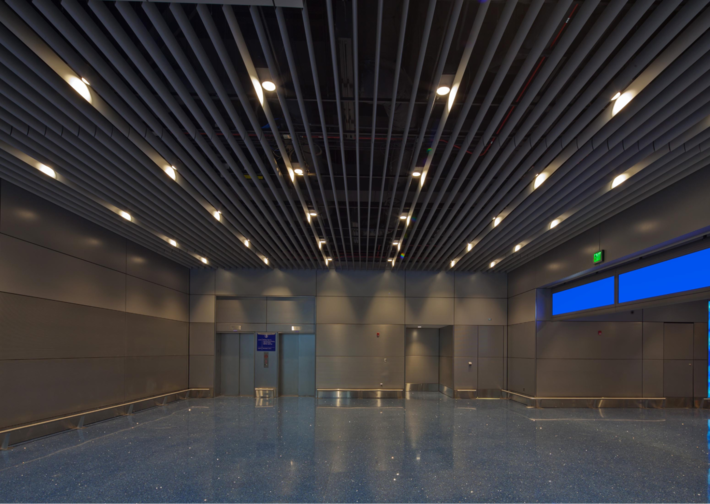

Lam chắn nắng hình đầu đạn được sử dụng để trang trí trần cho tòa nhà có diện tích lớn

Lam chắn nắng hình đầu đạn được sử dụng để trang trí trần cho tòa nhà có diện tích lớn

3. Cấu tạo lam nhôm chắn nắng hình lá liễu (hình cánh chim)

Lam nhôm lá liễu, hay còn được gọi là lam chắn nắng cánh chim, là một loại hệ chớp nhôm với khoảng cách giữa các tay đỡ theo chiều ngang ≤ 1500mm để đảm bảo sự chắc chắn và an toàn của công trình. Khoảng cách giữa các tay đỡ theo chiều dọc có thể được điều chỉnh linh hoạt theo yêu cầu thiết kế cụ thể.

Loại lam nay có cấu tạo gồm 4 bộ phần chính là:

  • Lam nhôm: Được sản xuất từ nhôm định hình và sơn tĩnh điện theo màu sắc thiết kế hoặc yêu cầu. Có ba kích thước chính là 120mm, 150mm và 170mm chiều rộng, với độ dày tương ứng là 18mm, 24.5mm và 25mm.
  • Tay bắt lam nhôm: Đây là bộ phận để cố định lam nhôm và khung đỡ bằng vít hoặc bulong.
  • Đầu bịt lam nhôm: Có hình dạng mặt cắt vừa với thanh lam, cũng được sơn tĩnh điện hoặc sơn PVDF. Hiện nay, có hai loại chính là nắp bịt thông thường và nắp bịt có tai cố định vào thanh lam.
  • Khung đỡ lam: Được làm từ thép mạ kẽm và sơn màu phù hợp với lam nhôm, có kích thước 30×60 hoặc 40×80, tùy thuộc vào yêu cầu cụ thể.

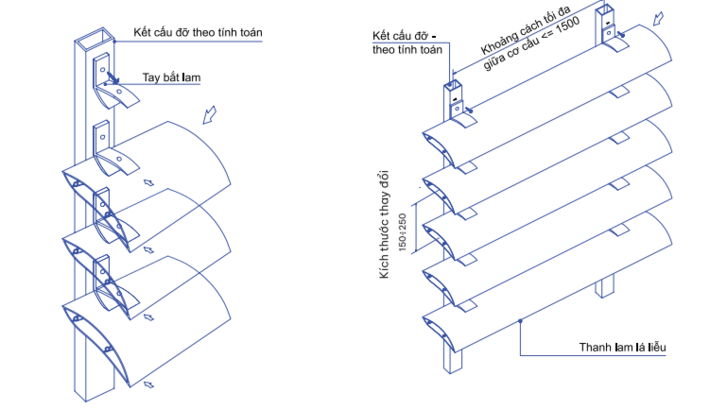

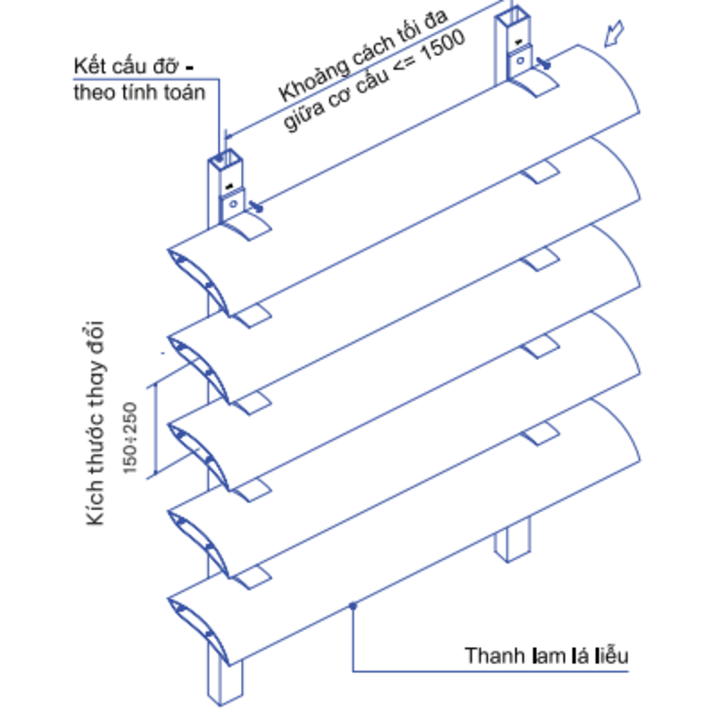

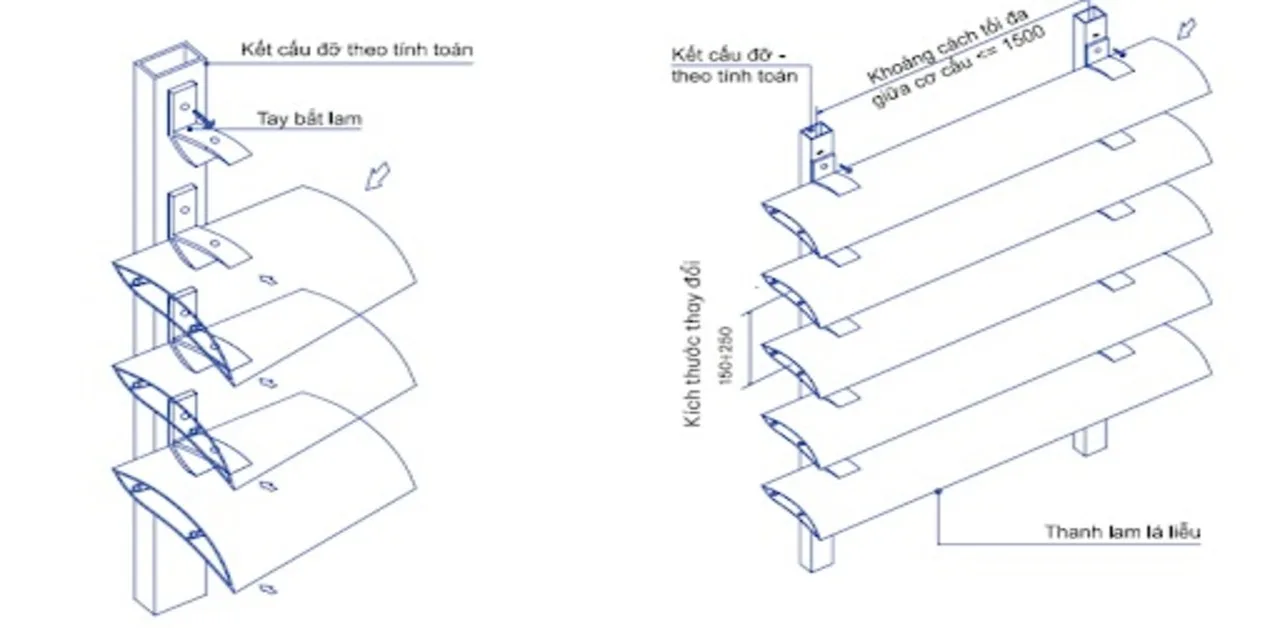

Cấu tạo lam chắn nắng lá liễu

Cấu tạo lam chắn nắng lá liễu

Lam nhôm hình lá liễu có hai cách lắp đặt, tùy thuộc vào hiện trạng công trình là theo phương nằm ngang hoặc phương thẳng đứng vuông góc. Loại lam này cũng có thể lắp đặt nhiều vị trí khác nhau như ô thoáng khí, mặt tiền tòa nhà, công trình dân dụng, mái vẩy,… Với vẻ đẹp mềm mại, thanh thoát, loại lam này mang đến tác dụng che nắng, giảm bức xạ nhiệt tối ưu mà vẫn đảm bảo tầm nhìn và không gian thoáng mát trong nhà.

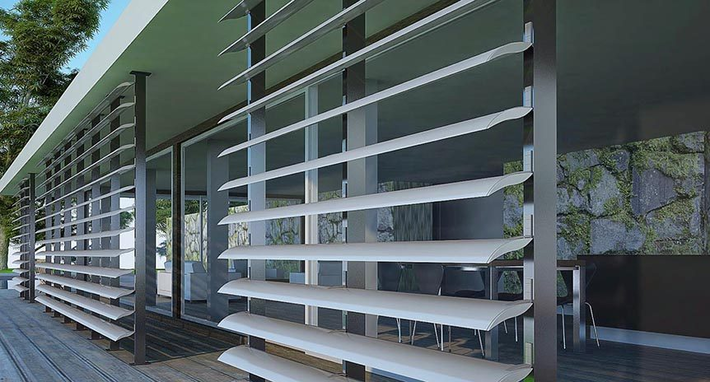

Lam chắn nắng hình lá liễu sử dụng chắn nắng, cản mưa cho mái hiên

Lam chắn nắng hình lá liễu sử dụng chắn nắng, cản mưa cho mái hiên

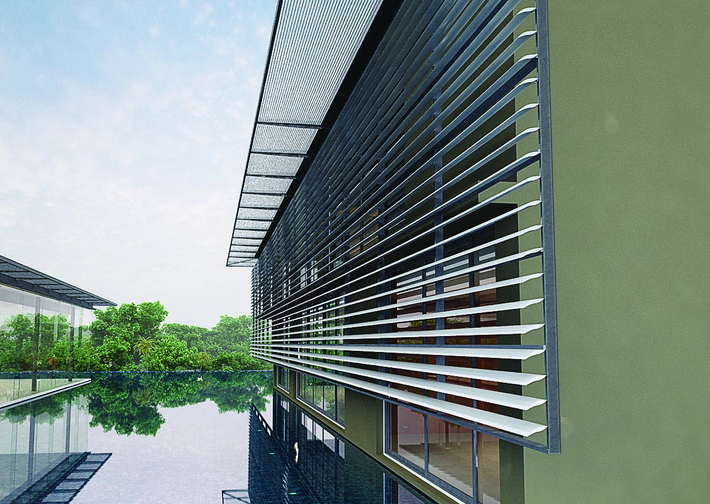

Lam chắn nắng sử dụng cho tầng thượng tránh ánh nắng trực tiếp từ mặt trời

Lam chắn nắng sử dụng cho tầng thượng tránh ánh nắng trực tiếp từ mặt trời

4. Cấu tạo lam nhôm chắn nắng hình chữ Z

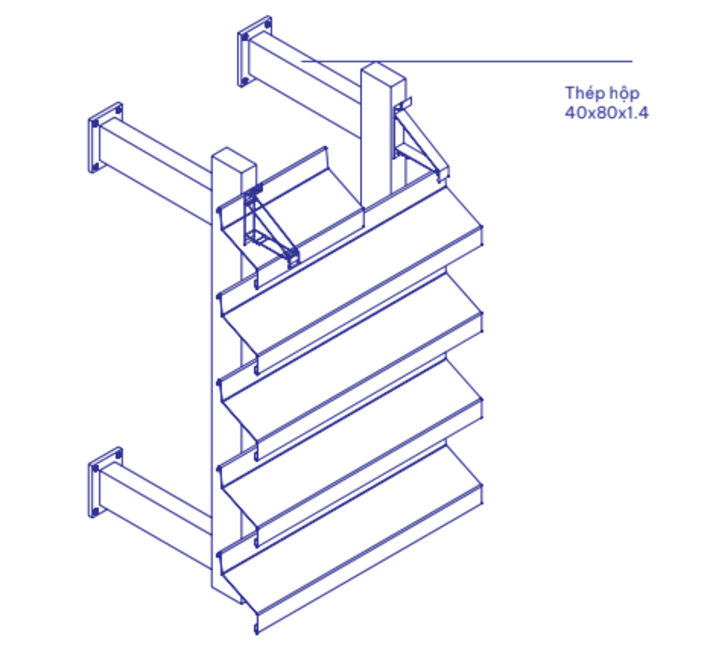

Mẫu lam nhôm chữ Z (lam nhôm 132S), được tạo thành từ các thanh nhôm có hình dạng chữ Z với chiều dài có thể điều chỉnh theo yêu cầu cụ thể. Mỗi thanh có chiều rộng là 132mm và độ dày đa dạng từ 0.6mm (phổ biến nhất), 0.7mm, 0.8mm, 1.2mm đến 1.5mm.

Hệ lam nhôm chắn nắng 132S có thể che chắn từ 50 – 95% ánh sáng mặt trời, tùy thuộc vào độ dày và độ rộng của thanh lam. Lam chắn nắng hình chữ Z có cấu tạo không quá phức tạp và có thể lắp đặt theo nhiều cách thức khác nhau như góc nghiêng, nằm ngang, thẳng đứng hoặc kết hợp.

  • Thanh lam 132S: Được sản xuất từ hợp kim nhôm cao cấp và có thiết kế hình chữ Z với chiều rộng 132mm. Chiều dài của thanh lam có thể được điều chỉnh theo yêu cầu của khách hàng.
  • Khung xương lam 132S: Làm từ thép, chức năng chính của nó là giữ và hỗ trợ thanh lam, đảm bảo tính chắc chắn và ổn định trong quá trình sử dụng của hệ lam.
  • Thép hộp mạ kẽm: Sử dụng để làm khung chịu lực cho hệ lam, làm từ thép mạ kẽm để chống sét và gia tăng độ bền của khung trong môi trường ẩm ướt.
  • Vít tự khoan: Có tác dụng cố định thanh lam với khung xương.

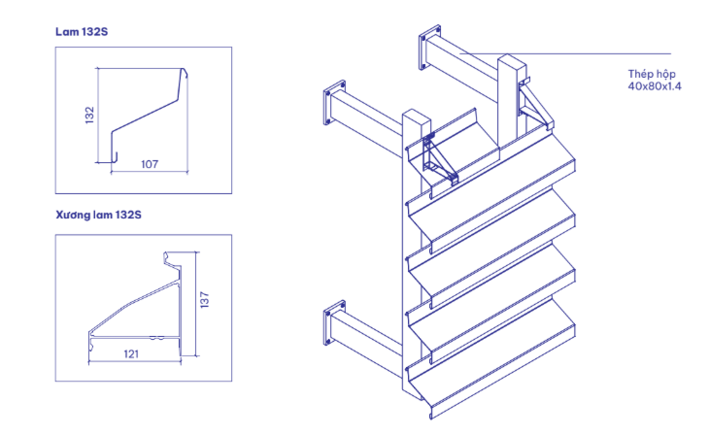

Cấu tạo lam nhôm hình chữ Z

Cấu tạo lam nhôm hình chữ Z

Thiết kế lam chắn nắng chữ Z có các khẽ hở vô cùng thông thoáng nên đây là lựa chọn thích hợp cho các vị trí như ô thông gió, mái vẩy ở sảnh và các tầng giúp che chắn nắng,… Ngoài ra, sản phẩm còn được ưa chuộng lắp ngoài mặt kính, tạo thành lớp vỏ mặt dựng, diện mái cho các tòa nhà, đặc biệt là ở các công trình thấp tầng, có diện tích mặt lắp lớn.

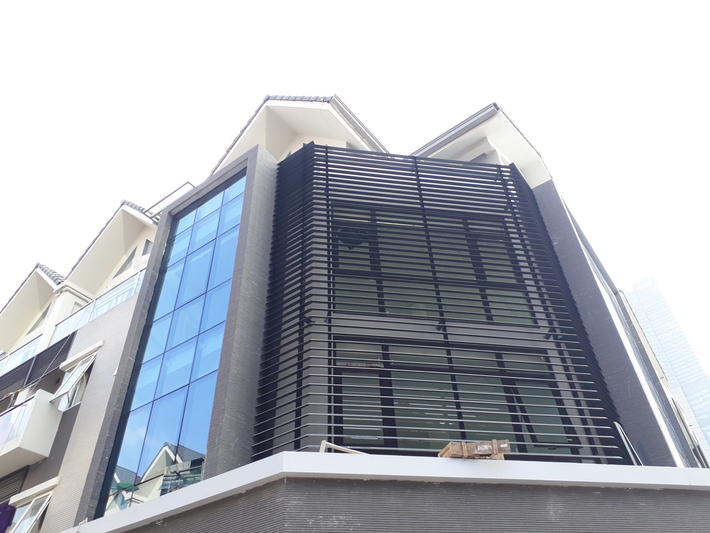

Lam nhôm chữ Z cho mặt tiền tòa nhà

Lam nhôm chữ Z cho mặt tiền tòa nhà

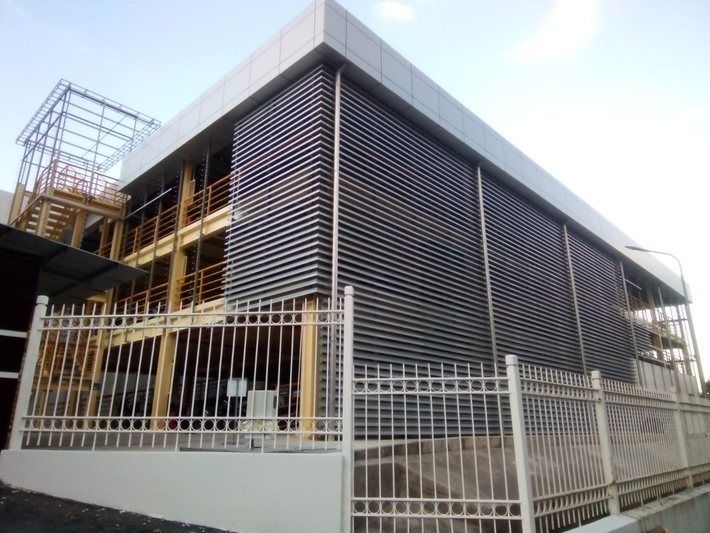

Lam nhôm chữ Z tránh nắng tòa nhà để xe

Lam nhôm chữ Z tránh nắng tòa nhà để xe

5. Cấu tạo lam nhôm chắn nắng hình hộp

Lam nhôm chắn nắng hình hộp là các thanh lam có hình hình vuông, chữ nhật vuông vức, nguyên khối, góc cạnh. Lam nhôm hình hộp bao gồm nhiều thanh chớp nhôm được gắn chắc chắn vào các kệ kết cấu đỡ sẵn có. Bên cạnh đó, thanh đế giữa cũng chạy dài dọc, tạo ra một cấu trúc vững chắc. Chính điều này khiến sản phẩm rất bền, và ít bị hỏng hóc trong quá trình sử dụng.

  • Lam nhôm: Được sản xuất từ hợp kim nhôm, có độ dày từ 1.2 – 2.5mm. Có nhiều kích thước và định dạng như 50×100, 20×50, 25×50, 25×76, 25×100,… để phù hợp với nhiều công trình khác nhau.
  • Khung đỡ: Khung đỡ được chế tạo từ nhôm nguyên chất có tác dụng chịu được áp lực và trọng lượng của lam nhôm, đồng thời, giúp tránh biến dạng và hỏng hóc.
  • Bản mã: Là loại phụ kiện kiện được sử dụng để giữ cho các thanh lam vững chắc hơn trong quá trình lắp đặt, giúp kết cấu khung được chắc chắn hơn.
  • Nắp bịt: Là thiết kế được sử dụng để che chắn đầu các thanh lam nhôm hình hộp, giúp tránh bụi bẩn hoặc côn trùng chui vào thanh lam.

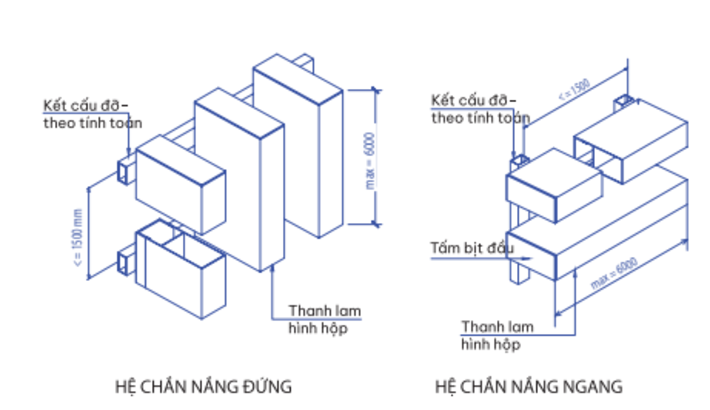

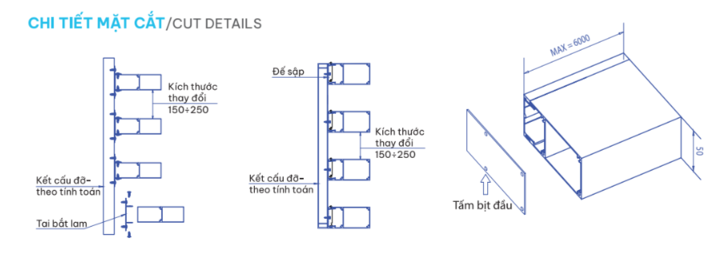

Cấu tạo lam nhôm hình hộp

Cấu tạo lam nhôm hình hộp

Nhờ cấu trúc vững chắc và kiểu dáng hiện đại, lam nhôm hình hộp này dễ dàng xuất hiện tại nhiều địa điểm khác nhau như: trung tâm thể dục thể thao, sân bay, nhà ga, bệnh viện, trường học nhà hàng, và khách sạn.đài truyền hình, nhà hàng, và khách sạn…

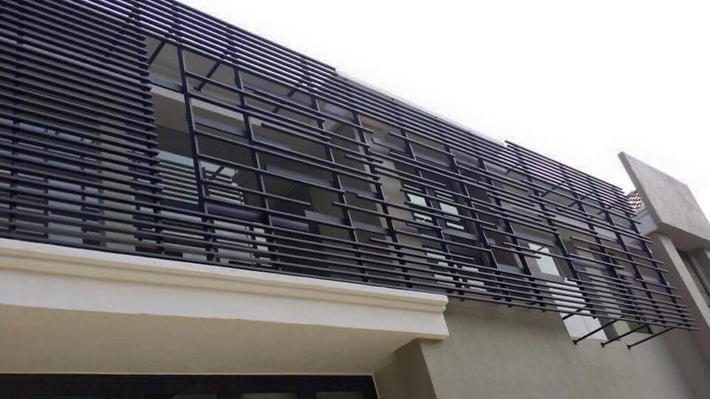

Lam chắn nắng hình hộp lắp đặt theo chiều ngang

Lam chắn nắng hình hộp lắp đặt theo chiều ngang

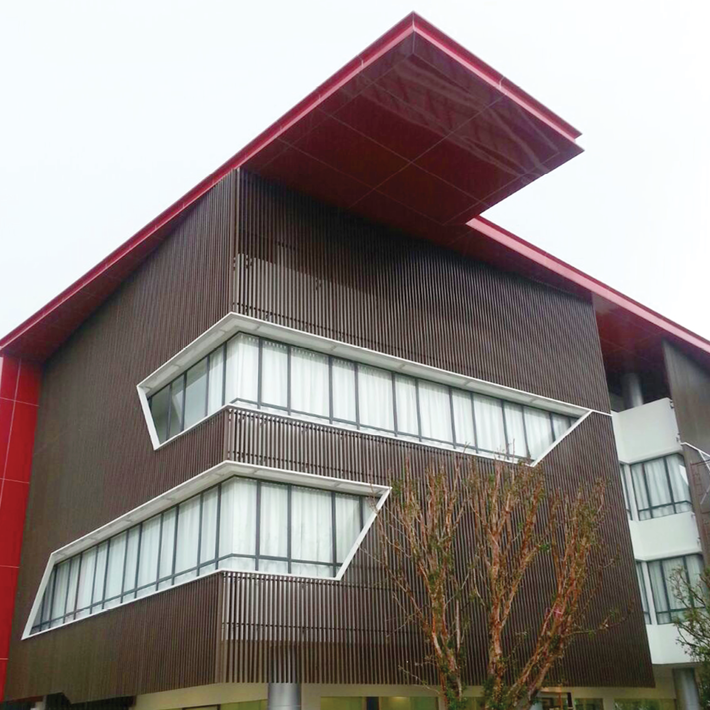

Lam chắn nắng hình hộp giả gỗ trang trí và chắn nắng mặt tiền

Lam chắn nắng hình hộp giả gỗ trang trí và chắn nắng mặt tiền

6. Cấu tạo lam nhôm chắn nắng 85R

Lam chắn nắng 85R được thiết kế gồm các thanh hình chữ C với chiều rộng 85mm, được cài trên hệ thanh xương. Loại chớp nhôm này mang đến cảm giác  nhẹ nhàng và thanh thoát, thường được ứng dụng trong việc xây dựng các công trình có hệ mái hất, mái sảnh, mái đua,

  • Thanh lam 85R: Làm từ chất liệu hợp kim nhôm; bề mặt được phủ lớp sơn PVDF chống mài mòn. Thanh nhôm có độ dày chính là 0.5, 0.6mm, 0.8mm và độ dài tối đa 6000mm
  • Thanh xương lam 85R: Chủ yếu làm từ hợp kim nhôm. Các thanh khung xương cài được cách với nhau độ dài khoảng 1200mm và được sử dụng để cố định các thanh nhôm.
  • Thép hình(Thép hộp): Được làm từ thép với kích thước là 40x80x1.4mm hoặc 38x76x1.4mm. Có nhiệm vụ nâng đỡ, giữ trọng lực cho toàn bộ hệ khung xương.

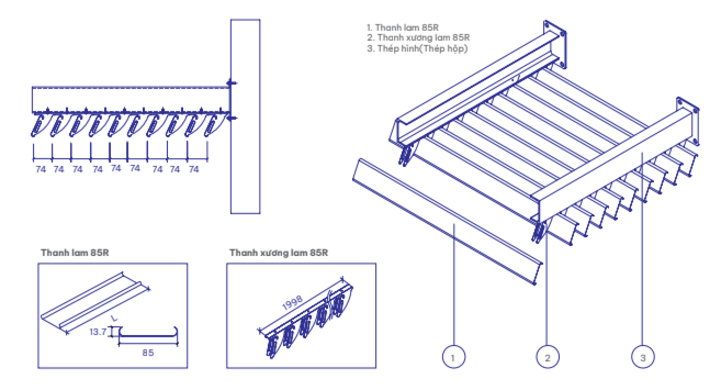

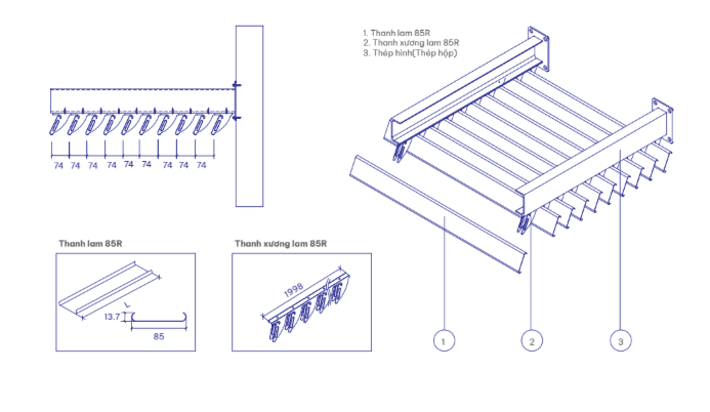

Cấu tạo lam nhôm chống nắng R85R

Cấu tạo lam nhôm chống nắng R85R

85R sở hữu thiết kế hiện đại, linh hoạt , có thể ứng dụng linh hoạt ở các công trình lớn nhỏ như  tòa nhà, trường học, bệnh viện, trung tâm thương mại, trung tâm viễn thông, trung tâm truyền hình và nhiều nơi công cộng khác. Được làm bằng nhôm với khả năng chịu nhiệt và hạn chế cháy lan tốt, sản phẩm mang đến khả năng kiểm soát nhiệt độ, giảm thiểu tiếng ồn, ngăn chặn hiện tượng phản chiếu ánh sáng và đảm bảo an toàn cho người dùng.

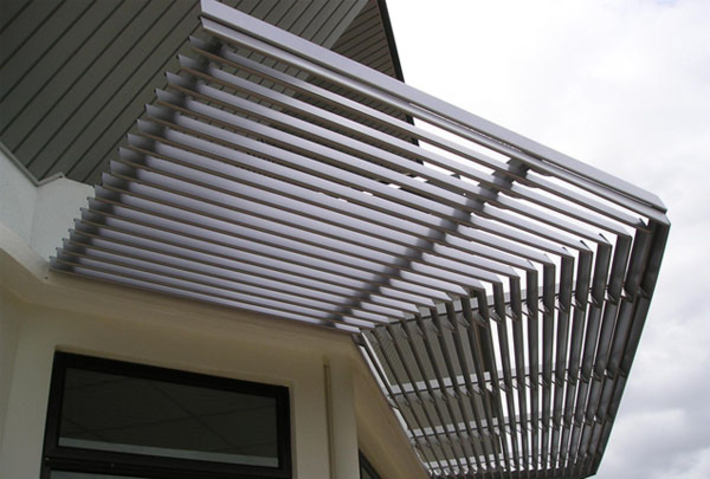

Lam nhôm chắn nắng 85R sử dụng làm mái vảy chắn nắng

Lam nhôm chắn nắng 85R sử dụng làm mái vảy chắn nắng

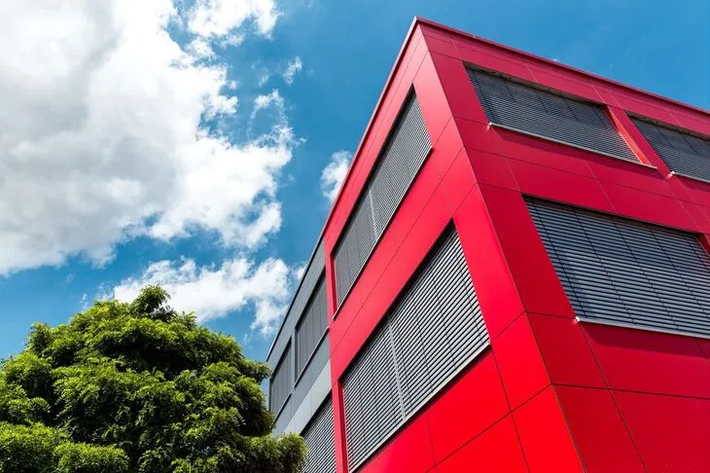

Lam nhôm 85R vừa làm cửa thông gió vừa có tác dụng chắn nắng

Lam nhôm 85R vừa làm cửa thông gió vừa có tác dụng chắn nắng

7. Cấu tạo lam nhôm chắn nắng 85C (lam nhôm chắn nắng hình chữ C)

Lam chắn nắng 85C (lam chắn nắng hình chữ C) là hệ lam chắn nắng hình chữ C, được ứng dụng rộng rãi trong nhiều công trình với mục đích chính là chắn nắng, điều hòa không khí, và giữ cho không gian trong căn phòng luôn thông thoáng, mát mẻ vào mùa hè và ấm cúng vào mùa đông.

Hệ lam 85C dễ bị nhầm lẫn với lam 85R bởi những đặc điểm cấu tạo và hình thức khá giống nhau, cụ thể:

  • Thanh lam 85C: Cũng được làm từ hợp kim nhôm với thanh lam hình giống chữ C, có chiều rộng khoảng 85mm và chiều dài có thể lên đến 6000mm. Bề mặt của thanh lam được phủ một lớp sơn PE để bảo vệ và tăng cường độ bền.
  • Thanh xương lam 85C: Làm từ vật liệu hợp kim nhôm cao cấp, thanh xương lam có chức năng giữ và hỗ trợ thanh lam, đảm bảo tính chắc chắn và độ bền cho hệ lam.
  • Thép hộp: Sản xuất từ thép mạ kẽm, thép hộp có chức năng làm khung chịu lực cho hệ lam. Thép hộp được sơn tĩnh điện màu đen hoặc theo yêu cầu cụ thể của khách hàng.
  • Xương lam 85C: Làm từ vật liệu hợp kim nhôm cao cấp, xương lam có chức năng kết nối giữa thanh xương lam và thép hộp, tạo góc nghiêng cho thanh lam theo thiết kế.

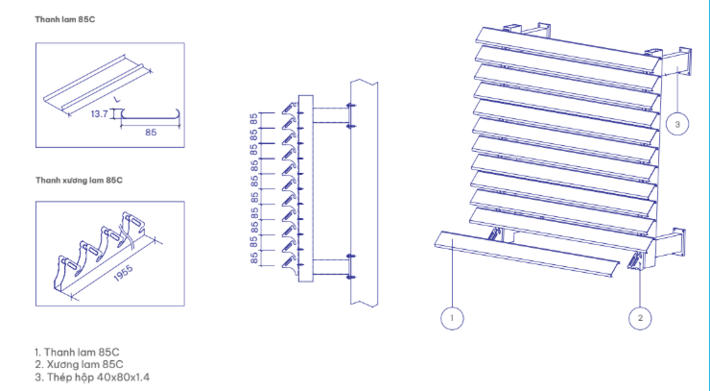

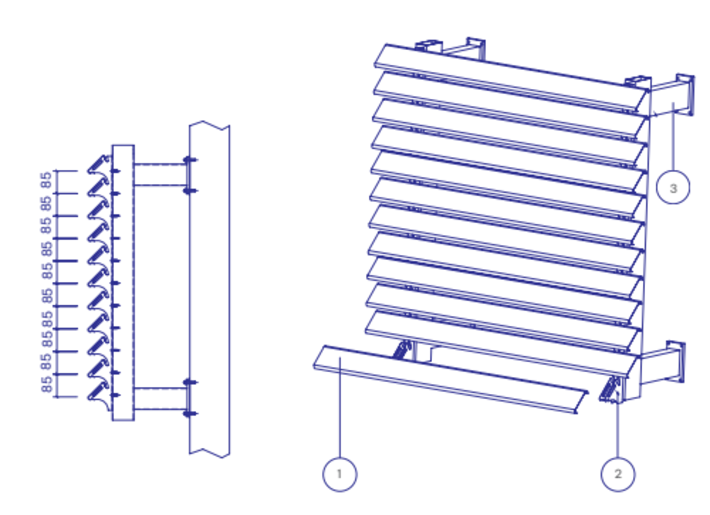

Cấu tạo lam chắn nắng 85C

Cấu tạo lam chắn nắng 85C

Tuy có nhiều điểm tương đồng nhưng lam nhôm chắn nắng 85C và 85R có sự khác biệt trong kiểu dáng lắp đặt. Với thanh lam 85C, khoảng cách giữa các thanh là 85mm, còn với lam chắn nắng 85R, khoảng cách này sẽ là 74mm. Song, cả hai loại chớp nhôm đều có thiết kế thanh lam độ nghiêng là 45 độ, giúp tối đa hóa hiệu suất chắn nắng và giảm thiểu bụi xâm nhập vào căn phòng.

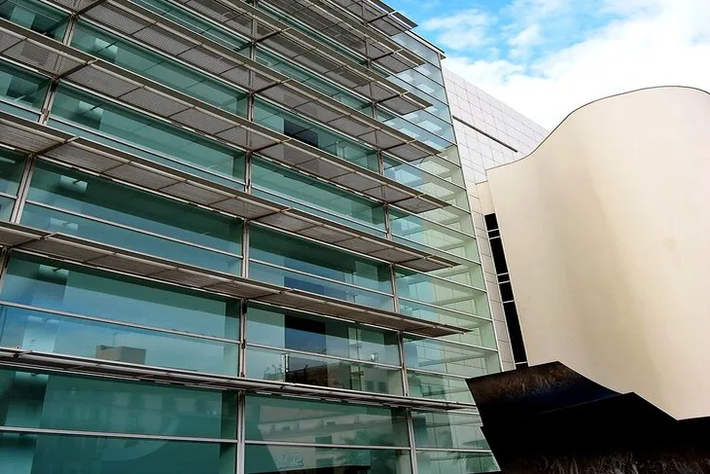

Váy che nắng cho tòa nhà vách kính

Váy che nắng cho tòa nhà vách kính

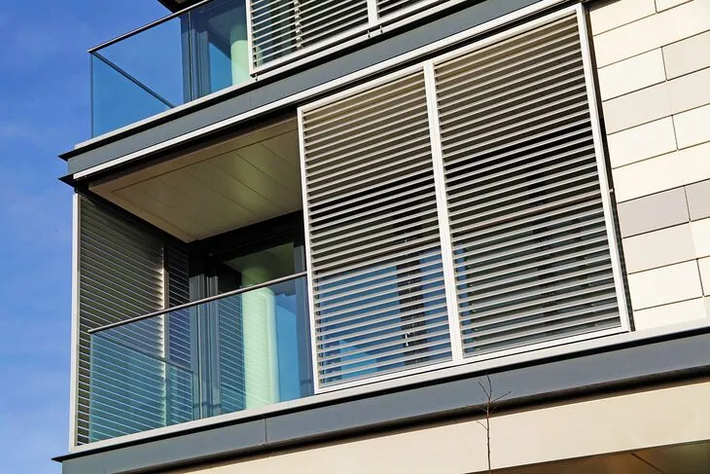

Chắn nắng mặt tiền cho các căn hộ tại tòa nhà cao tầng

Chắn nắng mặt tiền cho các căn hộ tại tòa nhà cao tầng

8. Cấu tạo lam nhôm chắn nắng chuyển động/di động

Lam chắn nắng chuyển động là hệ lam có khả năng điều chỉnh theo ánh sáng mặt trời, được điều khiển bởi động cơ hoặc cảm biến nhiệt. Hiện nay, có hai loại lam chuyển động phổ biến là lam nằm đứng và lam nằm ngang, có thể điều chỉnh để tạo ra mái che phù hợp với từng đặc điểm của công trình.

Lam chắn nắng chuyển động có cấu tạo như sau:

  • Thanh lam: Sản xuất từ chất liệu hợp kim nhôm tiêu chuẩn 6063 – T5 với nhiều kích thước khác nhau như là 100mm, 150mm, 200mm, 250mm, 300mm và 450mm.
  • Đầu bịt: Có mặt cắt giống với lam nhôm, sản phẩm được chế tạo từ inox và được bề mặt phủ lớp sơn tĩnh điện. Để lắp đặt, sử dụng vít hoặc đinh rút nhôm.
  • Thanh kẹp và kẹp thanh kéo:  Thanh này được thiết kế để kết nối và điều chỉnh các lam hình thoi, cho phép kéo lên hoặc kéo xuống một cách linh hoạt.
  • Phần khung đỡ: Được tạo ra từ thép hộp mạ kẽm hoặc inox, với kích thước chuẩn là 30x60mm hoặc 40x80mm. Chức năng chính của phần này là đảm bảo sự ổn định và độ bền của hệ lam nhôm.
  • Motor điện: Sử dụng để bật, tắt mở lam hình thoi, đặc biệt hữu ích cho việc điều khiển các vị trí cao hoặc khó tiếp cận.

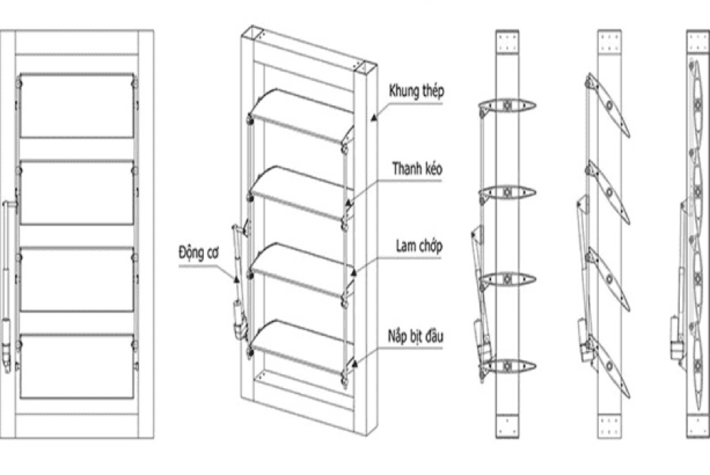

Cấu tạo lam nhôm chuyển động

Cấu tạo lam nhôm chuyển động

So với các loại lam nhôm cố định, lam chắn nắng di động có cấu tạo phúc tạp hơn, thời gian lắp đặt cũng lâu hơn và có chi phí tương đối cao. Tuy nhiên, đây là lựa chọn lí tưởng cho các công trình yêu cầu nguồn sáng tự nhiên linh hoạt, phù hợp với từng thời điểm trong ngày như nhà hàng, khách sạn, chung cư, cao ốc, trường học, bệnh viện, khu trung tâm mua sắm,… hoặc nhà ở, cửa hàng,…

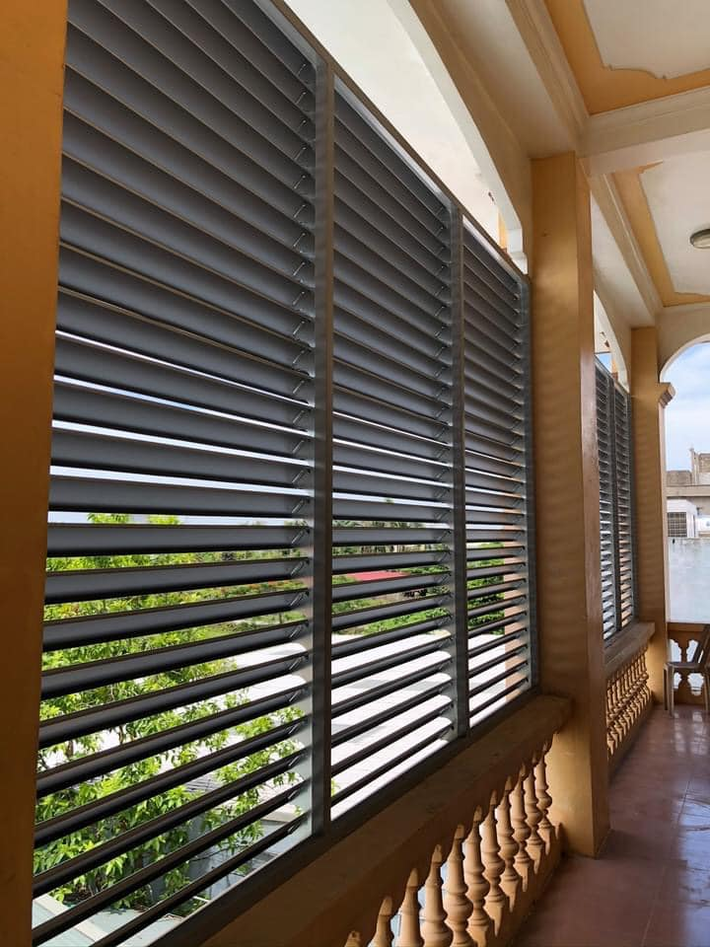

Hệ lam nhôm chuyển động sử dụng cho nhà ở dân dụng

Hệ lam nhôm chuyển động sử dụng cho nhà ở dân dụng

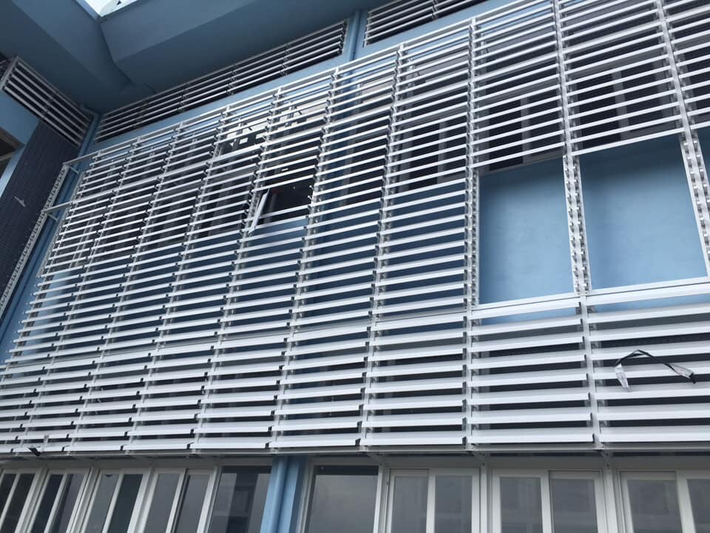

Lam nhôm chuyển động hình thoi sử dụng cho mặt tiền

Lam nhôm chuyển động hình thoi sử dụng cho mặt tiền

Trên đây là tổng hợp chi tiết 8 thiết kế cấu tạo lam chắn nắng nhôm phổ biến, được ưa chuộng nhất hiện nay. Mỗi loại lam nhôm đều có đặc điểm cấu tạo khác nhau phù hợp với từng bế mặt, vị trí lắp đặt. Chính vì thế, bạn nên cân nhắc đến thiết kế của từng loại để chọn được lam nhôm phù hợp nhất với công trình của mình.

*Mọi thông tin chỉ mang tính tham khảo. Vui lòng liên hệ nhà sản xuất để được tư vấn chính xác nhất.
