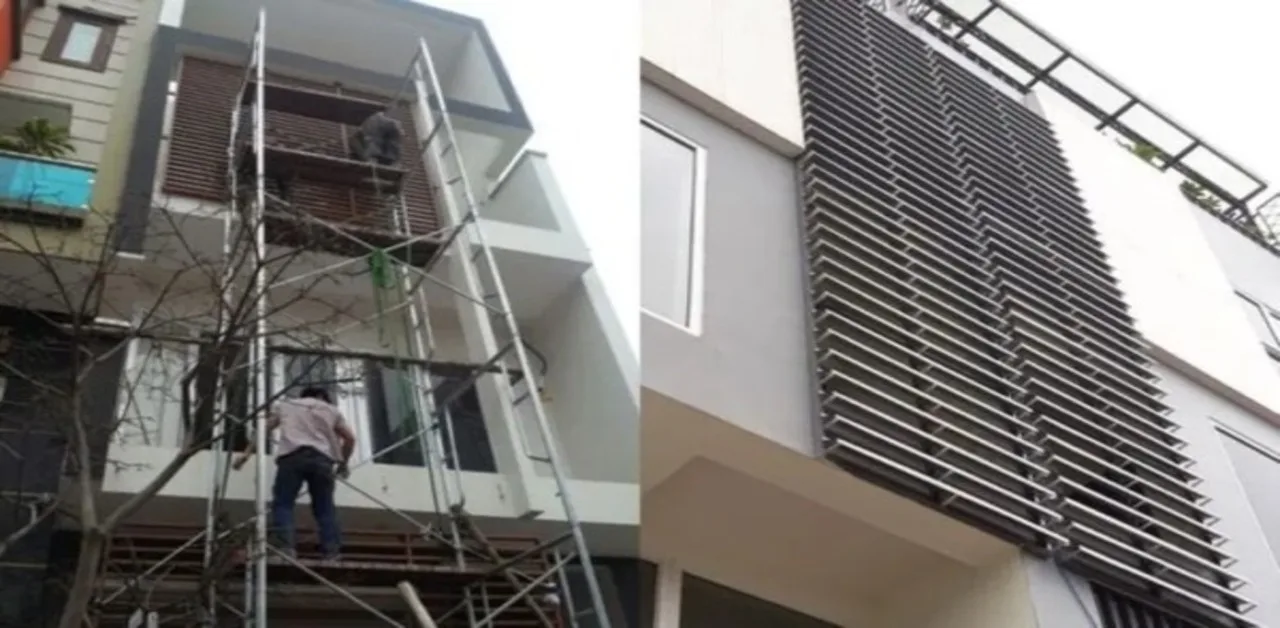

Cách thi công lam nhôm chắn nắng đúng kỹ thuật & tiết kiệm

Để tạo một công trình đẹp, bền bỉ thì bạn ngoài việc quan tâm đến nguồn cung cấp vật liệu chất lượng, việc nắm được cách thi công lam nhôm chắn nắng đúng kỹ thuật cũng là yếu tố rất quan trọng. Trong bài viết dưới đây, Nhôm Việt Dũng sẽ chia sẻ đến bạn các bước lắp đặt lam nhôm chắn nắng chuẩn kỹ thuật với các bước đơn giản, dễ hiểu.

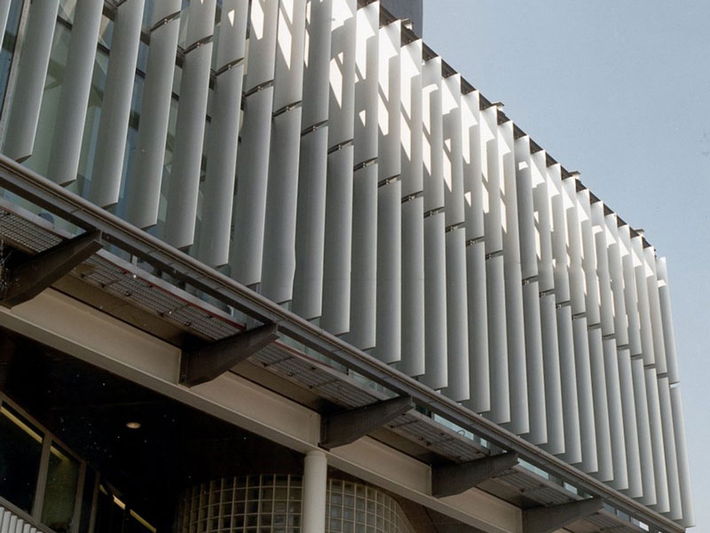

Trên thị trường có rất nhiều loại lam chắn nắng khác nhau như làm chắn nắng hình đầu đạn, hình thoi, chữ z…, được sử dụng cho nhiều vị trí khác như mặt tiền, ban công, hành lang,… Mỗi loại sẽ có các bước thi công khác nhau, song đều có hai kiểu lắp đặt chung là cố định hoặc chuyển động. Dưới đây là quy trình tham khảo một cách tổng quan cho 2 kiểu phổ biến nhất.

1. 6 bước thi công lam chắn nắng cố định

Phương pháp lắp đặt cố định có thể được ứng dụng cho hầu hết các loại lam chắn nắng trên thị trường với 6 bước thi công cơ bản sau:

Bước 1: Khảo sát thực trạng công trình

Khảo sát thực trạng công trình là một bước quan trọng để đảm bảo sự chuẩn bị tốt cho quá trình thi công. Dưới đây là một số lưu ý quan trọng trong bước khảo sát này:

  • Cách đo và hướng đo: Khi đo công trình, bạn nên dựa theo thiết kế bản vẽ và yêu cầu của gia chủ. Bạn nên lựa chọn hướng đo từ các điểm thấp đến cao, từ ngoài vào trong, từ phía nền đến phía trên.
  • Các thông số cần quan tâm: Bạn cần lấy các thông số về chiều dài, chiều rộng và chiều cao của các vật liệu, cấu trúc hoặc không gian cần thi công. Ngoài ra, bạn cần lưu ý đến các thông số đặc biệt nếu có như độ nghiêng, độ cong,… để điều chỉnh thiết kế phù hợp hơn
  • Lưu ý về thời tiết: Kỹ thuật viên nên khảo sát vào điều kiện thời tiết nắng ấm, đẹp trời, tránh những thời điểm thời tiết không thuận lợi như mưa, gió mạnh,… vì các thông số có thể bị chênh lệch so với thông số chính xác.
Khảo sát hiện trạng công trình để đảm bảo lên phương án thi công phù hợp

Khảo sát hiện trạng công trình để đảm bảo lên phương án thi công cách thi công lam nhôm chắn nắng phù hợp

Bước 2: Chuẩn bị dụng cụ và vật liệu thi công

Chuẩn bị đầy đủ dụng cụ cũng như vật liệu thi công là bước không thể thiếu nếu bạn muốn quá trình lắp đặt được nhanh chóng, an toàn hơn.

Dụng cụ cần thiết Công dụng
Máy khoan Dùng để khoan lỗ trên bề mặt tường, khung xương của lam chắn nắng
Ốc vít, bu lông Được sử dụng để gắn kết khung xương, tay chắn, thanh lam
Đồ bảo hộ Bảo vệ người thợ khi làm việc, bao gồm mũ bảo hiểm, kính bảo hộ, găng tay, áo chống nắng, giày bảo hộ,
Thanh lam nhôm Đây là phần chính của toàn bộ công trình.
Nhôm hộp (Sắt hộp) Dùng làm vật liệu chính để tạo ra các cấu trúc như khung xương nâng đỡ các thanh lam
Tay đỡ lam Dùng để hỗ trợ và cố định các thanh lam
Đầu bịt lam nhôm Được sử dụng để che đậy đầu lam nhôm, giữ cho bề mặt được bảo vệ và tránh bị hư hỏng.
Bản vẽ Là tài liệu thiết kế chi tiết của công trình, nhằm hướng dẫn quá trình lắp đặt và đảm bảo sự chính xác và đúng kỹ thuật.

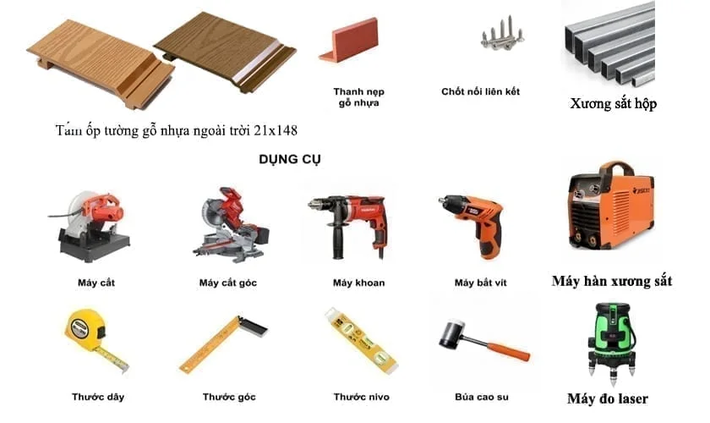

Chuẩn bị dụng cụ và vật liệu thi công cần thiết trước khi làm việc

Chuẩn bị dụng cụ và vật liệu thi công cần thiết trước khi làm việc

Bước 3: Xác định tim cốt, cao độ, hướng lắp đặt

Việc xác định tim cốt và cao độ của hệ lam nhằm đảm bảo lắp đặt đúng vị trí và độ nghiêng theo yêu cầu. Kỹ thuật viên cần xem xét kỹ bản vẽ thiết kế để hiểu rõ kích thước, hướng lắp lắp đặt, chiều dài và chiều rộng của hệ lam. Nên sử dụng bút màu để đánh dấu tim cốt trên bề mặt tường, giúp trực quan hóa và đảm bảo tính chính xác trong quá trình lắp đặt.

Lưu ý: Kỹ thuật viên cần theo dõi bản thiết kế một cách cẩn thận để tránh sai sót trong quá trình lắp đặt và nên so sánh công trình thực tế với bản vẽ để đảm bảo khớp nhau và chính xác trong từng điểm.

Công đoạn định tim cốt và vị trí khung xương đảm bảo tính chính xác về thông số kỹ thuật của hệ lam

Công đoạn định tim cốt và vị trí khung xương đảm bảo tính chính xác về thông số kỹ thuật của hệ lam

Bước 4: Dựng khung xương

Kỹ thuật viên dựa trên bản vẽ thiết kế để xác định vị trí và kích thước của khung xương chịu lực. Khung xương chịu lực thường là các cột, dầm hoặc khung thép được thiết kế để chịu tải trọng.

Ngoài ra, người thực hiện cần đảm bảo rằng khung xương được gắn cố định chắc chắn để đảm bảo tính ổn định và độ bền của hệ lam. Quá trình này nên sử dụng thanh giằng chéo để liên kết các khung xương phụ với nhau, tăng tính ổn định và độ cứng của hệ lam.

Lưu ý:

  • Với những loại lam có tay đỡ như làm lá liễu, hình thoi, khoảng cách giữa hai tay đỡ nên nhỏ hơn hoặc bằng 1.500mm, đảm bảo độ cứng và ổn định của hệ lam.
  • Các thanh lam nên nên được giảm khoảng cách xuống dưới 3.000mm, giúp tăng độ cứng và khả năng chịu tải của hệ lam.

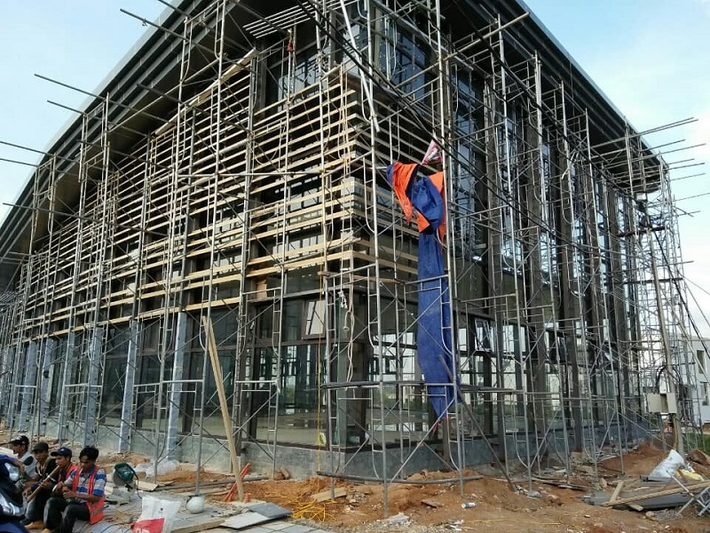

Dựng khung xương cố định là bước quan trọng hàng đầu của lam nhôm

Dựng khung xương cố định là bước quan trọng hàng đầu của lam nhôm

Bước 5: Lắp đặt thanh lam vào khung xương

Sau khi hoàn thành việc dựng khung xương, quá trình lắp đặt thanh lam sẽ được tiến hành. Đầu tiên, kỹ thuật viên sẽ sử dụng máy khoan để khoan và bắt vít tay đơn vào các phần thép hộp của khung xương. Góc nghiêng giữa tay đỡ sẽ được điều chỉnh khoảng 30 – 45 độ để đảm bảo tính chắc chắn và ổn định.

Tiếp theo, các thanh lam sẽ được lắp ráp vào hệ xương thép, khoảng cách giữa cách thanh lam không nên vượt quá chiều dài 6,000mm để đảm bảo tính chắc chắn và dễ quản lý.

Trong quá trình lắp đặt, người thực hiện cũng nên chú ý đến việc xử lý đầu bịt sao cho đạt được cân đối giữa tính thẩm mỹ và an toàn cho người sử dụng.

Lưu ý: Nên lắp đặt thanh lam theo hướng từ trên xuống dưới, trái sang phải để dễ dàng kiểm soát độ cân bằng và đồng đều giữa các thanh.

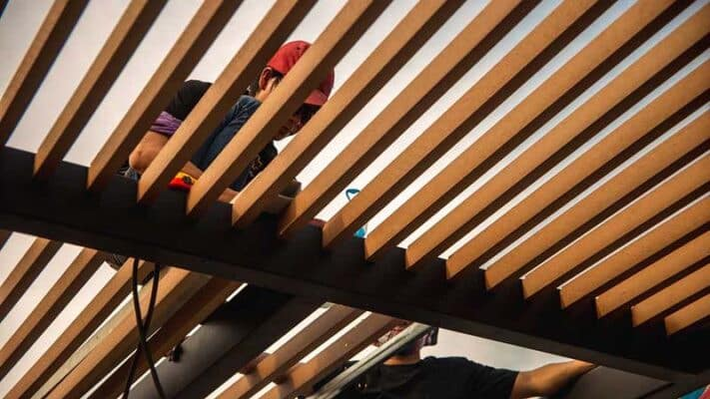

Lắp đặt và cố định thanh lam lên khung xương theo chiều từ trái sang phai

Lắp đặt và cố định thanh lam lên khung xương theo chiều từ trái sang phai

Bước 6: Kiểm tra và nghiệm thu lại công trình

Sau khi hoàn thành lắp đặt hệ lam, quá trình kiểm tra và nghiệm thu được thực hiện để đảm bảo quá trình thi công đáp ứng được các yêu cầu kỹ thuật.

Thợ kỹ thuật sẽ kiểm tra vị trí lắp đặt của các thanh lam, để xác định xem công trình có thi công đúng theo bản vẽ và các yêu cầu kỹ thuật về số lượng thanh, mối nối, độ cứng cáp của khung xương hay không. Ngoài ra, kỹ thuật viên cũng nên đánh giá độ chắc chắn của toàn bộ hệ lam xem có điểm nối nào thiếu vít hay còn lỏng lẻo hay không, để có biện pháp khắc phục kịp thời, đảm bảo an toàn sử dụng.

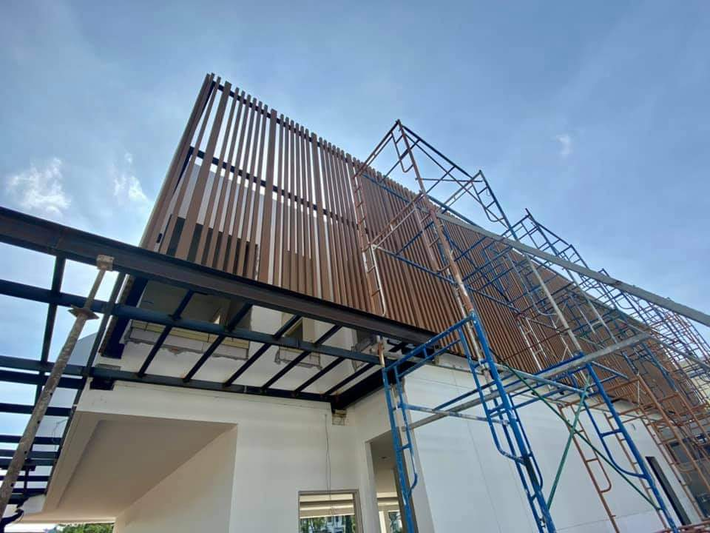

Kiểm tra lại chất lượng các thanh lam, vị trí nối trước khi bàn giao

Kiểm tra lại chất lượng các thanh lam, vị trí nối trước khi bàn giao

2. 10 bước thi công lam chắn nắng chuyển động

Lam chắn nắng cố định không thể di chuyển và không được điều khiển từ xa, thường được cố định vào cấu trúc xây dựng hoặc mặt tiền của ngôi nhà. Còn lam chắn nắng chuyển động có thể điều khiển vị trí và góc nghiêng nhờ cấu tạo với hệ thống thanh kéo và có thể hoạt động thủ công hoặc tự động.

Chính sự khác biệt trong cấu tạo và cách hoạt động này khiến cách thi công lam chắn nắng chuyển động có khác biệt sau:

Bước 1: Khảo sát thực trạng công trình

Cũng giống như thi công lam nhôm chắn nắng cố định, bạn cần khảo sát hiện trạng công trình trước khi lắp đặt. Tuy nhiên, lam chắn nắng tự động thường được ứng dụng cho các vị trí như cửa sổ, cửa thông gió. Chính vì vậy khi khảo sát, kỹ thuật viên cũng cần cân đối diện tích thi công sao cho hệ lam phù hợp vị trí và có thể điều khiển dễ dàng.

Diện tích phù hợp để thi công lam chắn nắng tự động là khổ tiêu chuẩn 3m2 (rộng 1,5m, dài 2m). Còn với các công trình có diện tích lớn hơn thì khi thi công sẽ được ghép từ các module có khổ tiêu chuẩn.

Ngoài ra, tại vị trí lắp đặt, cần đảm bảo yêu cầu kỹ thuật và độ chắc chắn, kiên cố để đảm bảo khả năng chịu tải của công trình.

Bước 2: Chuẩn bị dụng cụ và vật liệu thi công

Việc chuẩn bị đầy đủ dụng cụ và vật liệu thi công là giai đoạn không thể thiếu trong quá trình lắp đặt lam nhôm chắn nắng. Các dụng cụ cần thiết cần chuẩn bị cho lam nhôm tự động cũng giống như loại cố định. Song, hệ lam tự động cần thêm trục nối móc treo, trục inox, bộ xilanh điện,… để tạo thành bộ phận có công dụng điều chỉnh hướng và vị trí của lam chắn nắng.

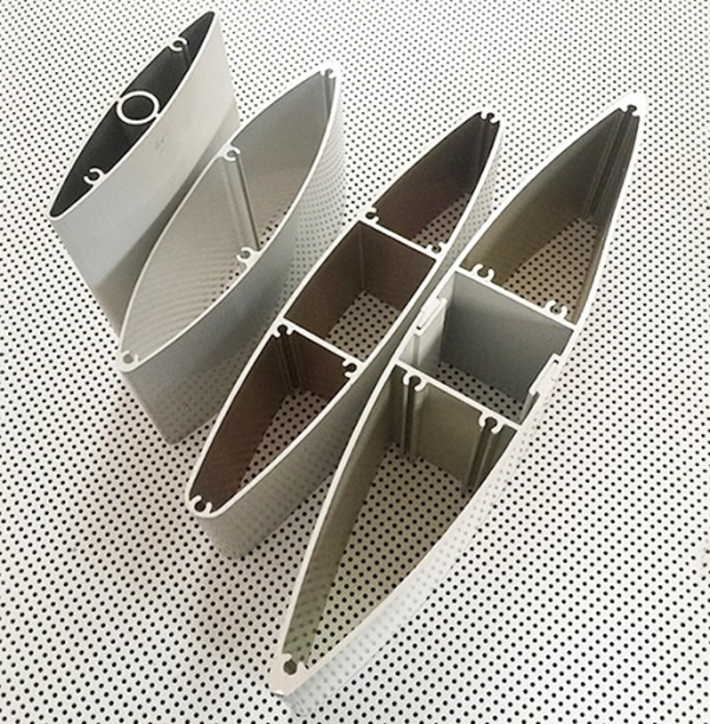

Chuẩn bị đầy đủ các phụ liệu cần thiết như thanh lam, xương, lắp bịt,... trước khi lắp đặt

Chuẩn bị đầy đủ các phụ liệu cần thiết như thanh lam, xương, lắp bịt,… trước khi lắp đặt

Bước 3: Xác định tim cốt, cao độ, hướng lắp đặt

Sau khi khảo sát, kỹ thuật viên sẽ tiến hành xác định tim cốt của khung xương chính trong hệ lam, đồng thời, đánh dấu các vị vị trí bằng bút mực tương tự như khi thi công lam cố định. Sau đó, người thực hiện tiếp tục dùng máy khoan bắn vít vào các điểm đã đánh dấu để tiến hành lắp đặt khung xương.

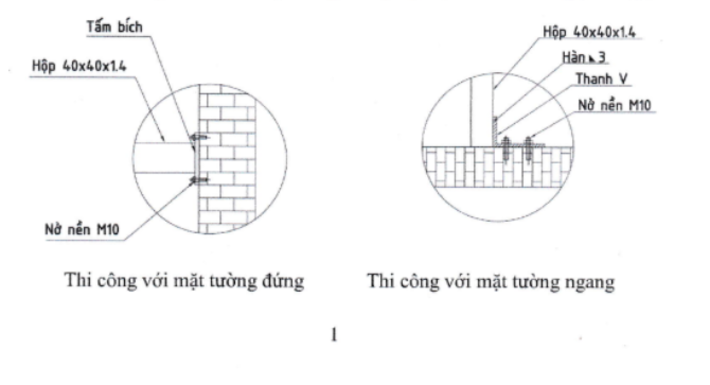

Xác định tim cốt, cao độ, hướng lắp đặt chính

Xác định tim cốt, cao độ, hướng lắp đặt chính

Bước 4: Lắp đặt khung xương và các bạc xoay

Việc lắp đặt và cố định khung xương chịu lực nhằm mục đích tăng độ bền và độ ổn định của hệ lam. Chính vì vậy, quá trình này cần đảm bảo dựng các cột khung xương theo bản vẽ thiết kế, đảm bảo độ cao và độ nghiêng phù hợp cho hệ lam.

Nhân viên kỹ thuật sẽ sử dụng các thanh giằng chéo để liên kết các khung xương phụ, tùy thuộc vào thiết kế cụ thể, nhằm đảm bảo độ ổn định và độ bền cho hệ lam. Sau khi lắp đặt khung xương chính, cần ghép toàn bộ các bạc xoay vào khung lam chắn nắng, tạo nên cấu trúc hoàn chỉnh cho hệ lam.

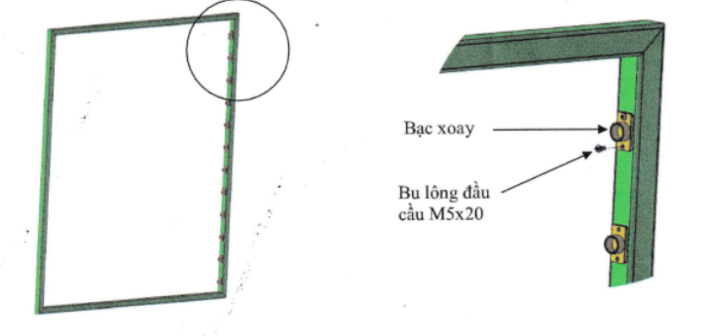

Lắp đặt khung xương và các bạc xoay để chuẩn bị lắp thanh lam chính

Lắp đặt khung xương và các bạc xoay để chuẩn bị lắp thanh lam chính

Bước 5: Lắp thanh xương đỡ thanh lam

Tại bước bước này, kỹ thuật viên cần sử dụng lồng 3 móc treo và đặt vào ống nhôm có kích thước 20x2mm (khung xương đỡ). Cần đảm bảo 3 móc treo được đặt đúng chiều và có thể trượt dọc nhẹ nhàng theo chiều dọc đến từng vị trí quy định trên bản vẽ.

Sau khi chuẩn bị thanh xương, kỹ thuật viên tiến hành lắp ghép ống nhôm vào móc treo. Người thực hiện tiếp tục lắp bạc xoáy vào phía đối diện, chú ý siết chặt toàn bộ bu lông để đảm bảo sự ổn định và an toàn.

Lưu ý: Khi lắp các thanh xương đỡ thì nên lắp lần lượt từ trên xuống dưới, điều này giúp đảm bảo độ ổn định của khung xương, tránh tình trạng các thanh bị xô lệch hoặc bị thiếu.

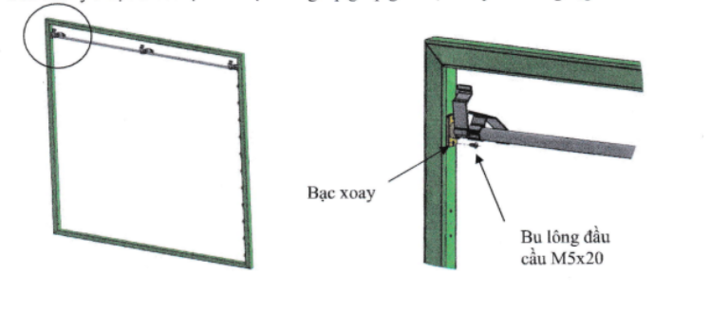

Lắp thanh xương đỡ thanh lam giữa khung xương chính

Lắp thanh xương đỡ thanh lam giữa khung xương chính

Bước 6: Cài thanh lam chắn nắng vào móc treo trên thanh xương

Kỹ thuật viên sẽ sẽ cài lần lượt từng thanh lam vào móc treo lam chắn nắng chuyển động từ trên xuống dưới, các thanh lam sau khi lắp ráp phải gối lên nhau thành 1 hệ kín.

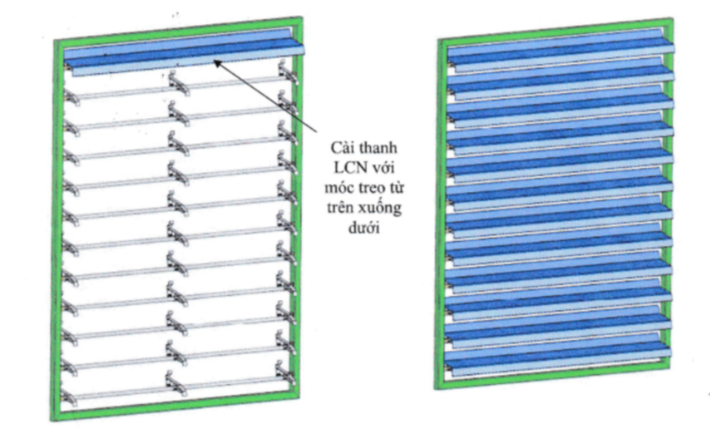

Cài thanh lam chắn nắng vào móc treo trên thanh xương

Cài thanh lam chắn nắng vào móc treo trên thanh xương

Bước 7: Lắp trục nối móc treo và móc treo lam chắn nắng chuyển động

Ở bước này, kỹ thuật viên cần lắp trục nối vào móc treo đúng chiều, sau đó đóng chốt chè cố định, chốt chè phải được bẻ cả chiều để cố định trục nối.

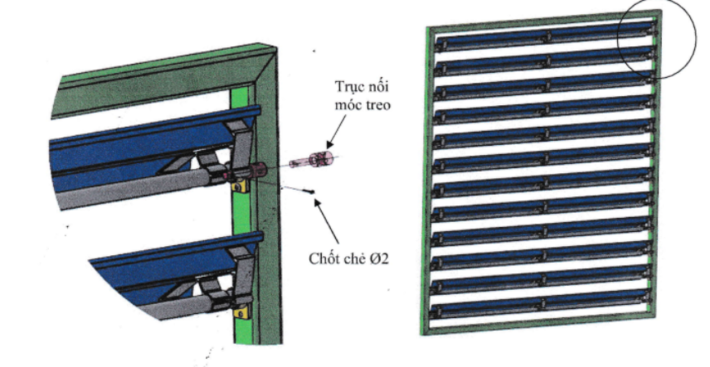

Lắp trục nối móc treo và móc treo lam chắn nắng chuyển động

Lắp trục nối móc treo và móc treo lam chắn nắng chuyển động

Bước 8: Lắp trục inox chuyển động

Ở bước tiếp theo, người thực hiện cần luồn trục inox O8 vào lỗ của trục nối móc treo và lỗ của giá kẹp trục tại vị trí giữa khung lam chắn nắng dọc từ trên xuống dưới. Sau đó cần cố định trục inox với trục nối móc treo và giá kẹp trục bằng vít trí M5.

Kỹ thuật viên cần đảm bảo sau khi trục inox O8 phải tạo thành 1 hệ liên kết chắc chắn, thẳng hàng, các lỗ ren có vít trí phải vặn chặt để cố định các chi tiết lắp ghép.

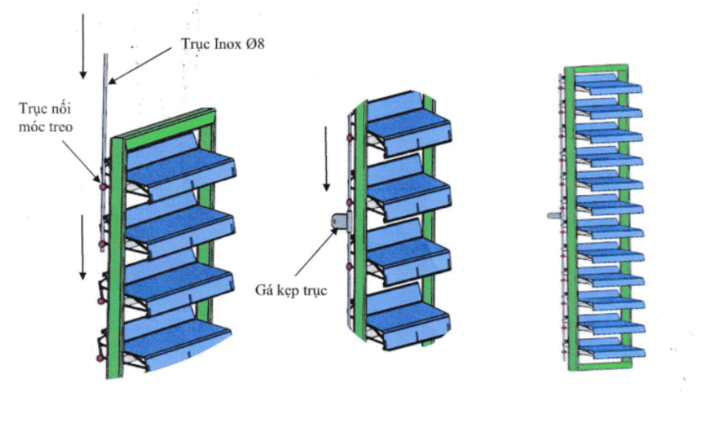

Trục inox chuyển động giúp điều chỉnh hướng cho các thanh lam

Trục inox chuyển động giúp điều chỉnh hướng cho các thanh lam

Bước 9: Bắn vít cố định móc treo lam chắn nắng chuyển động vào ống nhôm

Khi gắn thanh lam và trục nối, kỹ thuật viên nên để thanh lam theo hướng mở để dễ điều chỉnh hơn. Chính vì thế trước khi cố định móc treo chuyển động, cần chỉnh hệ lam về trạng thái đóng, sau đó, dùng máy khoan bắt vít cố định toàn bộ các móc treo lam chắn nắng chuyển động với ống nhôm 20x2mm.

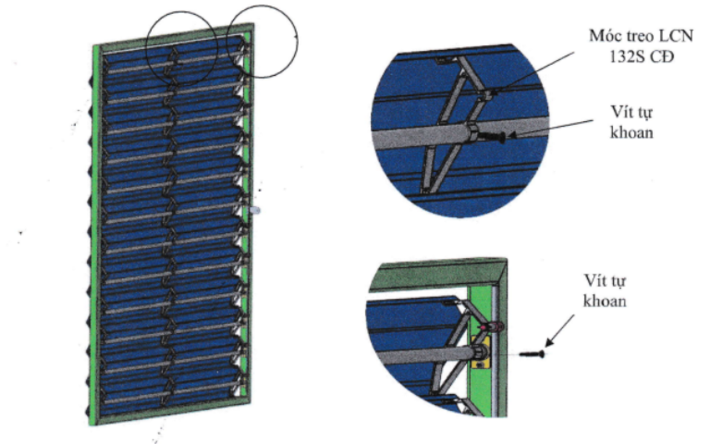

Đưa  hệ lam về trạng thái đóng sau đó bắn vít cố định

Đưa  hệ lam về trạng thái đóng sau đó bắn vít cố định

Bước 10. Lắp hệ thống động cơ điện chuyển động (Chỉ dùng có hệ chuyển động dùng remote)

Ở bước cuối cùng, thợ thi công cần lắp xi lanh điện và bắn tai giá xylanh điện để cố định. Sau đó tiếp tục lắp trục nối xi lanh điện với giá kẹp trục bằng 2 con đai ốc chỏm cầu M6.

Khi hoàn thành quá trình lắp đặt, nên thử chạy kiểm tra và điều chỉnh hệ lam chắn nắng chuyển động hoạt động trơn tru hơn trước khi cố định lại bằng ốc vít.

Lưu ý: Khi lắp đặt, đội thợ cần đảm bảo hệ lam liên kết chắc chắn với xylanh. Trước khi bắn vít cố định xylanh, bạn nên đấu điện chạy thử để kiểm tra, đánh giá hoạt động của hệ lam trước khi khi bàn giao

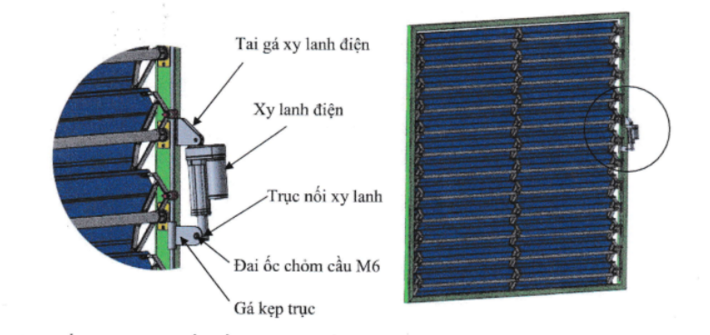

Lắp đặt xylanh lên hệ lam chuyển động và chạy thử

Lắp đặt xylanh lên hệ lam chuyển động và chạy thử

3. Lưu ý về bảo quản, sửa chữa sau khi thi công

Để đảm bảo hệ lam hoạt động hiệu quả, trơn tru bạn cần lưu ý về bảo quản và sửa chữa sau khi lam chắn nắng được đưa vào sử dụng:

  • Cần đảm bảo cả nguồn điện và bộ điều khiển của lam chuyển động được kết nối với dòng điện 220V và có công suất định mức là 30W.
  • Thực hiện kiểm tra và bảo trì hệ thống ít nhất mỗi 6 tháng một lần để phát hiện và sửa chữa các vấn đề kịp thời.
  • Trong trường hợp thời tiết bất thường như gió to, mưa bão, nên đóng kín hệ lam chắn nắng để tránh hỏng hóc và đảm bảo an toàn.
  • Vệ sinh các vị trí ổ bẩn trên thanh lam chắn nắng và các vị trí khác định kỳ để đảm bảo hoạt động ổn định.
  • Tra 1-2 giọt dầu bôi trơn vào vị trí bạc xoáy với ống nhôm khi nghe thấy tiếng kêu khi đóng mở hệ lam.
  • Siết chặt lại bu lông, vít tại các vị trí lắp ghép bị rơ lông hay tự tháo để đảm bảo tính ổn định của hệ thống.

Bài viết trên đã hướng dẫn chi tiết cách thi công lam nhôm chắn nắng cho hệ lam cố định và chuyển động. Mong rằng với những thông tin trên, bạn đã nắm bắt được cơ bản cách lắp đặt đúng kỹ thuật để áp dụng vào quá trình làm việc cũng như giám sát công trình của mình, đảm bảo chất lượng hệ lam.

*Mọi thông tin chỉ mang tính tham khảo. Vui lòng liên hệ nhà sản xuất để được tư vấn chính xác nhất.
